AC Motor vs DC Motor: Mga Pangunahing Pagkakaiba, Paano Sila Gumagana at Paano Pumili

AC Motor at DC Motor : Ang Pangunahing Pagkakaiba

Ang pangunahing pagkakaiba sa pagitan ng AC at DC electric motors ay ang uri ng de-koryenteng kasalukuyang bawat isa ay idinisenyo upang i-convert sa mekanikal na pag-ikot. AC motors tumatakbo sa alternating current — isang supply na binabaligtad ang polarity sa isang nakapirming frequency (50 Hz o 60 Hz depende sa grid standard). Mga DC motor tumakbo sa direktang kasalukuyang, kung saan ang boltahe at kasalukuyang dumadaloy sa isang direksyon. Ang nag-iisang pagkakaiba sa supply ng kuryente ay nagtutulak sa bawat pagkakaiba sa ibaba ng agos sa pagbuo ng motor, paraan ng pagkontrol ng bilis, kinakailangan sa pagpapanatili, at pagiging angkop sa aplikasyon.

Ang parehong mga uri ng motor ay sumusunod sa parehong pangunahing prinsipyo - ang batas ng puwersa ng Lorentz, na nagsasaad na ang isang kasalukuyang nagdadala ng conductor na inilagay sa isang magnetic field ay nakakaranas ng puwersa na patayo sa parehong kasalukuyang direksyon at direksyon ng field. Ang metalikang kuwintas na umiikot sa rotor ay isang direktang bunga ng puwersang ito na kumikilos sa isang puwang sa pagitan ng nakatigil at umiikot na mga bahagi. Ano ang pagkakaiba sa pagitan AC at DC electric motors ay kung paano nilikha ang magnetic field, kung paano ito pinapanatili, at kung paano ito nakikipag-ugnayan sa mga rotor windings sa paglipas ng panahon.

Paano Gumagana ang AC Motors

Mga de-koryenteng AC motor bumuo ng umiikot na magnetic field sa stator — ang nakatigil na panlabas na pagpupulong — sa pamamagitan ng pagbibigay ng alternating current sa mga distributed windings na nakaayos sa paligid ng stator bore. Sa isang three-phase induction motor, ang tatlong phase ay inilipat nang 120° sa parehong espasyo at oras, na gumagawa ng isang field na patuloy na umiikot sa kasabay na bilis. Ang umiikot na field na ito ay nag-uudyok ng isang kasalukuyang sa rotor conductors sa pamamagitan ng electromagnetic induction; ang sapilitan na kasalukuyang lumilikha naman ng sarili nitong magnetic field, at ang pakikipag-ugnayan sa pagitan ng dalawang field ay gumagawa ng metalikang kuwintas.

Ang rotor ng isang squirrel-cage induction motor — ang pinakatinatanggap na variant ng mga de-koryenteng AC motor sa buong mundo — walang mga paikot-ikot, walang brush, at walang panlabas na koneksyon sa kuryente. Ang mga rotor bar ay short-circuited sa bawat dulo sa pamamagitan ng conductive end rings, at ang kasalukuyang dumadaloy sa kanila ay puro sa pamamagitan ng induction. Ang construction na ito ay gumagawa ng squirrel-cage AC motors na kakaiba: walang suot na contact parts maliban sa mga bearings, at ang motor ay maaaring patuloy na tumakbo sa loob ng maraming taon sa maalikabok, basa, o mabibigat na vibration na kapaligiran na may kaunting maintenance.

Ang mga kasabay na AC motor ay gumagana sa isang kaugnay ngunit natatanging prinsipyo: ang rotor ay na-magnet — alinman sa pamamagitan ng mga permanenteng magnet o sa pamamagitan ng isang hiwalay na nasasabik na field winding — at nakakandado sa hakbang kasama ang umiikot na stator field, na tumatakbo sa eksaktong kasabay na bilis anuman ang pagkarga (sa loob ng pull-out torque limit). Ginagamit ang mga synchronous na motor kung saan kinakailangan ang tumpak na pagkakapare-pareho ng bilis, kabilang ang sa makinarya ng tela, mga gilingan ng papel, at mga sistema ng precision pumping.

Paano Gumagana ang DC Motors

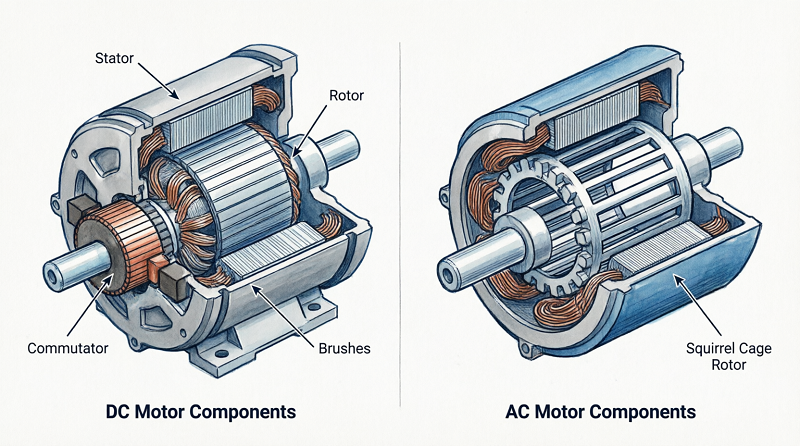

Sa isang maginoo brushed DC motor , ang stator ay gumagawa ng isang nakatigil na magnetic field - mula sa mga permanenteng magnet o mula sa mga windings ng field na pinalakas ng DC. Ang rotor, na tinatawag na armature, ay nagdadala ng mga conductor ng sugat na konektado sa isang naka-segment na commutator. Ang mga carbon brush ay nagpapanatili ng sliding electrical contact sa commutator, pinapalitan ang kasalukuyang direksyon sa pamamagitan ng sunud-sunod na armature coil habang umiikot ang rotor. Tinitiyak ng mechanical commutation na ito na ang armature current ay palaging dumadaloy sa direksyon na nagpapanatili ng torque sa parehong rotational na direksyon, anuman ang posisyon ng rotor.

Ang interface ng commutator-brush ay ang pagtukoy sa pagkakaiba ng istruktura sa pagitan ng mga brushed DC motor at AC motors . Nagbibigay-daan ito sa direktang kontrol sa bilis — pagbabawas ng boltahe ng suplay o direktang binabawasan ng armature current ang bilis — ngunit nagpapakilala ng mga obligasyon sa pagpapanatili. Ang mga brush ay unti-unting nasusuot, na bumubuo ng carbon dust at nangangailangan ng pana-panahong inspeksyon at pagpapalit. Sa mataas na bilis o sa maalikabok na kapaligiran, ang pagkasuot ng brush ay bumibilis nang malaki. Sa mga application kung saan mahirap ang pag-access sa pagpapanatili o ang kontaminasyon ay isang alalahanin, ito ay isang tiyak na kawalan.

Ang mga Brushless DC motors (BLDC) ay ganap na nag-aalis ng commutator, na pinapalitan ang mechanical switching ng electronic commutation sa pamamagitan ng dedikadong controller na sinusubaybayan ang posisyon ng rotor sa pamamagitan ng Hall-effect sensors o back-EMF sensing at nagpapalit ng current sa pamamagitan ng stator windings sa pagkakasunud-sunod. Pinagsasama ng BLDC motors ang speed-control flexibility ng mga tradisyunal na disenyo ng DC na may mekanikal na pagiging simple ng AC induction motors, at naging dominanteng pagpipilian sa mga application mula sa computer cooling fan at electric vehicle traction drives hanggang sa pang-industriyang servo system at drone propulsion.

AC vs DC Electric Motor: Paghahambing ng Magkatabi

Ang talahanayan sa ibaba ay nagbubuod sa punong-guro pagkakaiba sa pagitan ng AC at DC motors sa mga parameter ng detalye na pinaka-may-katuturan sa mga desisyon sa pang-industriya at komersyal na pagkuha.

Speed Control: Ang Praktikal na Pagkakaiba sa pagitan ng AC at DC Electric Motors

Ang kontrol ng bilis ay kung saan ang pagkakaiba sa pagitan ng AC at DC electric motors nagiging pinakamahalaga sa pagpapatakbo. Sa isang brushed DC motor, ang bilis ay direktang proporsyonal sa armature na boltahe at inversely proportional sa field flux — ang pagsasaayos ng alinman sa variable gamit ang isang simpleng rheostat o PWM controller ay gumagawa ng makinis, malawak na saklaw na pagkakaiba-iba ng bilis. Ginawa nitong default na pagpipilian ang DC motors para sa mga variable-speed industrial drive sa halos buong ika-20 siglo, lalo na sa mga application tulad ng rolling mill, paper machine, at crane hoists kung saan ang bilis ay kailangang patuloy na ayusin sa ilalim ng pagkarga.

Ang pagdating ng maaasahan, cost-effective na variable frequency drive (VFDs) ay panimula na nagbago sa mapagkumpitensyang posisyon ng AC motors at DC motors sa mga application ng variable-speed. Kino-convert ng VFD ang fixed-frequency mains supply sa variable-frequency, variable-voltage na output, na nagbibigay-daan sa AC induction motor na tumakbo sa anumang bilis sa malawak na hanay — karaniwang 10% hanggang 120% ng rate na bilis — na may ganap na kontrol ng torque. Ang mga modernong VFD ay nagpapatupad ng mga algorithm ng vector control o direct torque control (DTC) na nagbibigay ng dynamic na tugon na maihahambing sa isang DC drive, na inaalis ang pangunahing bentahe sa pagganap na dating hawak ng mga DC system.

Ang praktikal na implikasyon ay para sa mga bagong fixed-speed o variable-speed industrial installations na kumukuha mula sa isang three-phase AC supply, isang IE3 o IE4-rated AC induction motor na may VFD ay halos palaging ang matipid at teknikal na superior na pagpipilian. Ang natitirang mga stronghold ng DC motor ay mga mobile na kagamitan na pinapagana ng baterya (kung saan ang supply ay likas na DC), mga application na nangangailangan ng napakataas na panimulang torque sa mababang boltahe ng supply, at mga legacy na pasilidad kung saan ang kasalukuyang imprastraktura ng DC ay ginagawang magastos ang retrofit.

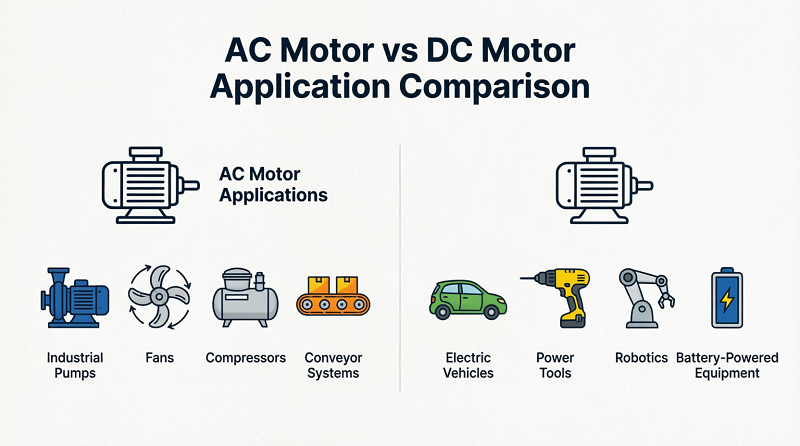

Pagpili sa Pagitan ng AC at DC Motors: Framework ng Desisyon na Batay sa Application

Walang solong uri ng motor ang higit na mataas sa pangkalahatan. Ang tamang pagpili sa pagitan ng AC DC electric motors ay nakasalalay sa mga partikular na pangangailangan ng aplikasyon, ang magagamit na supply ng kuryente, ang kapaligiran ng pagpapanatili, at ang kabuuang halaga ng pagmamay-ari sa panahon ng serbisyo ng disenyo.

Pumili ng AC induction motor kapag:

• Ang pag-install ay kumukuha mula sa isang karaniwang single-phase o tatlong-phase AC mains supply.
• Ang duty cycle ay tuloy-tuloy o malapit-tuloy-tuloy at ang kapaligiran ay malupit, basa, maalikabok, o sumasabog — ang brushless construction ay nag-aalis ng panganib sa pag-aapoy mula sa brush arcing.
• Ang output ng kuryente ay lumampas sa 50 kW, kung saan ang mga AC induction motor ay nag-aalok ng makabuluhang mga bentahe sa gastos at kahusayan kaysa sa katumbas na mga disenyo ng DC.
• Available ang kaunting pag-access sa pagpapanatili — mga fan, pump, compressor, at conveyor drive ng HVAC sa mga malalayong lugar o mahirap ma-access na mga lokasyon.

Pumili ng brushed DC motor kapag:

• Ang application ay pinapagana ng baterya at mababang boltahe — mga power tool, maliliit na appliances, automotive ancillaries, at hobby robotics.
• Napakataas na panimulang torque na may kaugnayan sa laki ng motor ay kinakailangan at ang duty cycle ay pasulput-sulpot.
• Ang badyet ng control electronics ay napipilitan — ang isang simpleng PWM controller ay mas mura kaysa sa isang VFD o BLDC driver.

Pumili ng brushless DC motor kapag:

• Ang application ay nangangailangan ng mataas na kahusayan, mataas na densidad ng kuryente, at mahabang buhay ng serbisyo sa isang compact form factor - mga de-koryenteng sasakyan, drone, mga medikal na aparato, at mga precision servo system.
• Ang bilis at posisyon ay dapat na kontrolado nang may mataas na katumpakan sa isang malawak na hanay ng dynamic.
• Ang pagpapanatili ay hindi praktikal ngunit ang pagiging maaasahan ay kritikal — ang kawalan ng mga brush at commutator ay nag-aalis ng pinakakaraniwang failure mode sa DC motors.

Sa pagsasagawa, ang hangganan sa pagitan AC motors at DC motors ay lumabo nang husto habang ang mga power electronics ay lumago na. Ang isang BLDC na motor na hinimok ng isang sopistikadong three-phase inverter ay electrically indistinguishable mula sa permanent-magnet synchronous AC motor — ang parehong hardware ay maaaring uriin bilang alinman, depende sa control algorithm na inilapat. Ang mahalaga sa huli ay kung ang kumpletong motor-drive system ay naghahatid ng kinakailangang torque-speed na katangian, kahusayan, pagiging maaasahan, at kabuuang halaga ng pagmamay-ari para sa target na aplikasyon.
