Large-Scale Industrial Electric Motors: Mga Pangunahing Insight at Pagpili

Ang Papel ng Malalaking Motor sa Malakas na Industriya

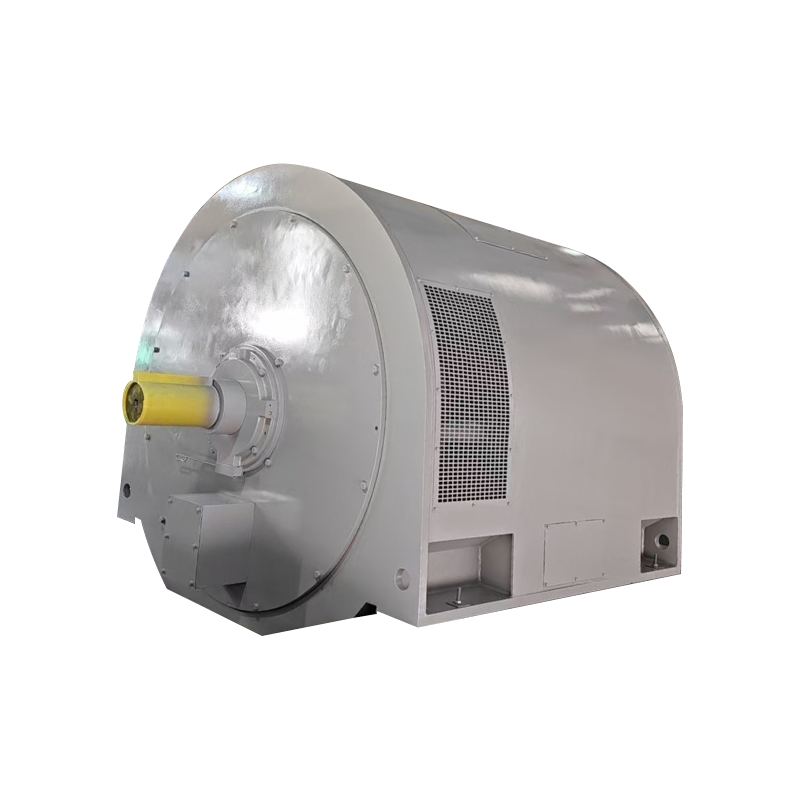

Mga malalaking pang-industriya na motor, kadalasan ang mga na-rate sa itaas 100 kW at umaabot sa maramihang megawatts, ang mga pangunahing gumagalaw sa likod ng mga mining mill, centrifugal compressor, malalaking pump, at steel rolling stand. Kino-convert nila ang electrical power sa napakalaking torque na kailangan para durugin ang ore, ilipat ang libu-libong metro kubiko ng tubig kada oras, o magmaneho ng 200-toneladang haul truck. Sa industriya ng semento lamang, ang isang solong raw mill motor ay maaaring kumonsumo 3 hanggang 5 MW , accounting para sa karamihan ng electrical load ng planta.

Katamtamang boltahe na mga motor, na tumatakbo sa 3.3 kV, 6.6 kV, o 11 kV , dominahin ang segment na ito dahil binabawasan nila ang kasalukuyang draw at nagbibigay-daan para sa mas manipis, mas mapapamahalaang paglalagay ng kable habang pinapaliit ang mga pagkalugi sa transmission. Ang mga makinang ito ay idinisenyo para sa tuluy-tuloy na operasyon, madalas na tumatakbo 8,000 oras bawat taon , na ginagawang kritikal ang kanilang kahusayan sa paggasta sa pagpapatakbo bago pa man isaalang-alang ang pagsunod sa carbon.

Pag-unawa sa Mga Katangian ng Torque-Speed at Pagtutugma ng Load

Walang dalawang prosesong pang-industriya ang humihiling ng parehong mekanikal na output. Ang hindi pagtutugma ng kakayahan ng torque ng motor sa load profile ay humahantong sa overheating, istorbo na tripping, o aksayadong sobrang laki. Ang pangunahing panimulang punto ay ang bilis-torque curve ng hinimok na makina.

Mga kasabay na motor, madalas na tinukoy sa itaas 5 MW , nag-aalok ng karagdagang benepisyo ng pagwawasto ng power factor, na maaaring alisin ang pangangailangan para sa hiwalay na mga bangko ng kapasitor. Ang mga ito ay madalas na matatagpuan sa malalaking compressor drive at grinding mill kung saan dapat lumampas ang naka-lock na rotor torque. 150% ng buong load. Ang mga induction motor, sa kabilang banda, ay nagbibigay ng mas simpleng konstruksyon at nangingibabaw sa mga pump at fan application hanggang sa halos 10 MW .

Mga Regulasyon sa Kahusayan at Epekto sa Gastos ng Enerhiya

Ang pandaigdigang pinakamababang mga pamantayan sa pagganap ng enerhiya ay nag-uutos na ngayon ng mga antas ng kahusayan na direktang humuhubog sa pagbili ng motor. Tinutukoy ng pamantayan ng IEC 60034-30-1 ang mga klase mula sa IE1 (Standard) hanggang IE4 (Super Premium), na ang IE5 ay nasa ilalim ng pagbuo para sa mga application na may variable-speed. Ang pang-ekonomiyang argumento ay agarang: para sa a 1 MW motor na tumatakbo ng 8,000 oras taun-taon , pag-upgrade mula sa IE3 hanggang IE4 — isang tipikal na pakinabang ng kahusayan ng 1.2 hanggang 1.5 porsyento na puntos — halos nakakatipid 120,000 kWh kada taon . Sa isang pang-industriya na rate na $0.10/kWh, na isinasalin sa a $12,000 taunang pagtitipid , kadalasang sumasakop sa premium ng presyo ng motor sa loob ng 12 hanggang 18 buwan.

Higit pa sa agarang singil sa enerhiya, ang kahusayan ay nauugnay sa pinababang mga kinakailangan sa pagpapalamig. Ang mas mababang pagkalugi ay nangangahulugan ng mas kaunting init na nawawala sa paikot-ikot at sa nakapaligid na kapaligiran, na nagpapahaba ng buhay ng pagkakabukod. Ang malawak na sinipi na tuntunin ng hinlalaki ay nagsasaad na para sa bawat 10°C pagbawas sa winding temperature , doble ang buhay ng pagkakabukod. Ginagawa nitong ang mga high-efficiency na motor ay hindi lamang isang berdeng pagpipilian kundi isang mapagkakatiwalaang pamumuhunan, lalo na sa mga lugar ng mainit na proseso tulad ng mga steel mill o mga halamang salamin.

Mga Enclosure at Paglamig para sa Malupit na Kundisyon sa Operasyon

Pagprotekta Laban sa Alikabok, Halumigmig, at Gas

Ang malalaking motor na naka-deploy sa mga planta ng semento, wastewater treatment, o offshore platform ay dapat makatiis sa kontaminasyon nang hindi nakompromiso ang paglamig. Totally Enclosed Fan Cooled motors, gamit ang external shaft-mounted fan para magpahangin sa ribbed housing, gumagana nang maayos hanggang sa humigit-kumulang 1 MW ngunit nagiging hindi gaanong epektibo sa mas malalaking sukat kung saan ang pagwawaldas ng init ay nangangailangan ng napakaraming lugar sa ibabaw. Para sa mga motor sa itaas 2 MW , Totally Enclosed Water-to-Air Cooled na mga disenyo ay nagpapalipat-lipat ng panloob na hangin sa pamamagitan ng water-cooled na heat exchanger, na nagbibigay-daan sa proteksyon ng IP56 kahit na sa mga barado na kapaligiran.

Mga Sertipikasyon sa Mapanganib na Lugar

Sa mga kapaligiran ng petrochemical at pagmimina, ang mga malalaking motor ay dapat makakuha ng sertipikasyon sa ilalim ng mga pamantayan ng ATEX, IECEx, o North American Class I/II. Ang mga naka-pressure na Ex p enclosure ay nagpapanatili ng positibong panloob na presyon upang maiwasan ang pagpasok ng nasusunog na gas, habang ang mga ex d enclosure na hindi tinatablan ng apoy ay naglalaman ng anumang panloob na pagsabog. Maaaring magdagdag ang halaga ng pagsunod sa mapanganib na lugar 30% hanggang 50% sa batayang presyo ng motor, ngunit ito ay isang hindi mapag-usapan na kinakailangan sa kaligtasan. Ang nag-iisang motor na walang rating na naka-install sa isang lugar ng Zone 1 ay naglalantad sa pasilidad sa isang sakuna na panganib sa pag-aapoy na mas malaki kaysa sa gastos sa hardware.

Mga Paraan ng Pagsisimula at Epekto ng Grid

Direktang on-line na pagsisimula ng multi-megawatt induction motor draws 5 hanggang 8 beses na full-load na kasalukuyang , na nagiging sanhi ng pagbaba ng boltahe na maaaring makagambala sa instrumento ng proseso at mga kalapit na pagkarga. Para sa mga motor sa itaas 200 kW , mga utility at plant engineer ay lalong nagsasaad ng mga reduced-voltage starter o variable frequency drive. Kabilang sa mga karaniwang pagpipilian:

• Autotransformer starter: nililimitahan ang pagpasok sa 2.5 hanggang 3.5 beses na FLC na may mga mapipiling gripo.
• Soft starter gamit ang thyristors: nagbibigay ng makinis na boltahe na ramp, inaalis ang mechanical shock sa mga coupling.
• Variable frequency drive: nag-aalok ng ganap na kontrol sa bilis at maaaring limitahan ang panimulang kasalukuyang sa 110–120% lamang ng kasalukuyang rate ng motor , ginagawa itong perpekto para sa mga high-inertia load tulad ng mga ball mill.

Kapag ang isang VFD ay kinakailangan na para sa kontrol ng proseso — tulad ng sa mga induced draft fan o extruders — ang panimulang paraan ay nagiging hindi isyu, at ang drive ay nagbibigay din ng likas na proteksyon ng motor at pag-optimize ng enerhiya sa bahagyang mga pagkarga.

Mga Istratehiya sa Pagpapanatili at Pagsubaybay sa Kondisyon

Ang hindi planadong kabiguan ng isang malaking mill motor ay maaaring makapagpahinto sa isang production line costing $50,000 kada oras o higit pa. Ang paglipat mula sa reaktibo patungo sa predictive na pagpapanatili ay nagbabago ng pagmamay-ari ng motor. Ang pagsubaybay sa kundisyon sa mga kritikal na motor ay isinasama na ngayon:

1. Patuloy na pagsusuri ng vibration gamit ang mga triaxial sensor upang matukoy ang pagkasira ng bearing, misalignment, o mga error sa rotor bar ilang buwan bago mabigo.
2. Pagsubaybay sa partial discharge para sa medium-voltage stator windings na tumatakbo sa itaas ng 4 kV, na kumukuha ng pagkasira ng insulation sa pinakamaagang yugto nito.
3. On-line na motor current signature analysis na tumutukoy sa mga sirang rotor bar o eccentricity sa pamamagitan ng frequency spectrum ng phase currents.
4. Pamamahala ng pagpapadulas gamit ang mga ultrasonic tool upang muling i-regrease ang mga bearings kapag kinakailangan lamang, pag-iwas sa sobrang pag-grasa na siyang pangunahing sanhi ng overheating ng bearing.

Ang isang mahusay na ipinatupad na programa sa pagsubaybay ay nagpapalawak ng mean time sa pagitan ng mga pagkabigo mula sa isang tipikal 6–8 taon hanggang sa higit pa 15 taon sa malalaking squirrel cage machine, ipinagpaliban ang mga mamahaling rewind o pagpapalit.

Lifecycle Costing at ang Tamang Detalye

Ang presyo ng pagbili ng isang malaking pang-industriya na motor ay kumakatawan lamang 2–3% ng kabuuang halaga ng lifecycle nito. Ang pagkonsumo ng enerhiya, depende sa pagkasumpungin ng presyo ng kuryente, ay maaaring mag-account para sa higit pa 95% ng kabuuang paggasta. Ang nag-iisang katotohanang ito ay muling hinuhubog ang proseso ng pagtutukoy mula sa pinakamababang bid tungo sa kabuuang halaga ng diskarte sa pagmamay-ari.

Kapag nag-draft ng isang detalye ng motor para sa malakihang mga aplikasyon, isama ang isang minimum na kinakailangan sa kahusayan sa pareho 100% at 75% load , insulation class H para sa thermal margin kahit na tumatakbo sa class F rise, at shaft grounding provisions kung ang isang VFD ay binalak na pigilan ang mga bearing current na magdulot ng pinsala sa fluting. Ang paghiling ng kumpletong thermal model at isang garantisadong starting performance curve mula sa manufacturer ay nagsisiguro na ang motor ay gagana ayon sa kalkulasyon, hindi lamang sa teorya kundi sa aktwal na hinimok na kagamitan.

Ang mga malalaking pang-industriya na motor, kung titingnan sa pamamagitan ng lens ng application engineering, kahusayan sa pagsunod, at maagap na pagpapanatili, ay lumilipat mula sa pagiging isang simpleng kalakal patungo sa isang madiskarteng asset. Ang tamang motor na tinukoy nang may katumpakan at patuloy na sinusubaybayan ay maghahatid ng walang patid na serbisyo sa pinakamahirap na kondisyon habang pinapaliit ang carbon footprint at electrical invoice ng planta.
